管件系列
衛生級
衛生級快裝三通
洽詢服務人員
不鏽鋼304/316
PRODUCT OVERVIEW
產品特點與應用
01產品形式：衛生級焊接三通
02材質與等級：不鏽鋼304/316／衛生級。
03詢價時請提供尺寸與接口需求，洽詢服務人員。
04請提供每一接口的尺寸、配置及連接方式；變徑品項請確認兩端尺寸與同心或偏心需求。
SELECTION & INQUIRY
選型與詢價重點
請提供每一接口的尺寸、配置及連接方式；變徑品項請確認兩端尺寸與同心或偏心需求。請一併提供數量、希望交期及圖面或照片；庫存、交期與供應內容以確認後報價為準。
DIMENSIONS AT A GLANCE
產品尺寸速查

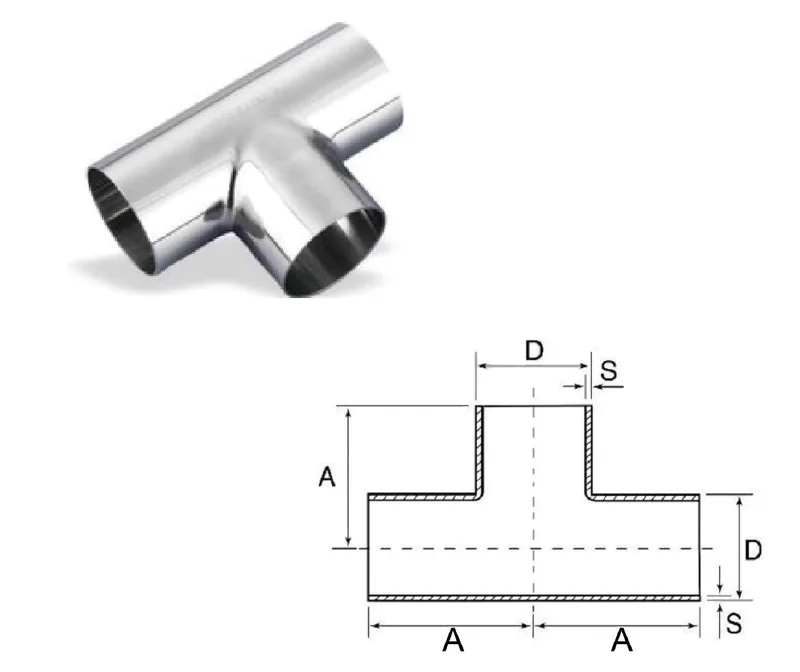

尺寸符號對應下方原始規格圖；尺寸單位為 mm，重量為 kg。實際供應規格請於詢價時確認。
| 英吋 | D (mm) | A (mm) | kg |
|---|---|---|---|
| 1/2″ | 12.7 | 26 | 0.027 |
| 3/4″ | 19.1 | 28.5 | 0.044 |
| 1″ | 25.4 | 33.5 | 0.071 |
| 1-1/4″ | 31.8 | 38.5 | 0.099 |
| 1-1/2″ | 38.1 | 48.5 | 0.154 |
| 1-3/4″ | 45 | 53 | 0.198 |
| 2″ | 50.8 | 60.5 | 0.254 |
| 2-1/4″ | 57.2 | 62.5 | 0.396 |
| 2-1/2″ | 63.5 | 65 | 0.432 |
| 3″ | 76.2 | 75 | 0.586 |
| 3-1/2″ | 88.9 | 86 | 0.812 |
| 4″ | 101.6 | 100 | 1.045 |
| 5″ | 133 | 124 | 1.752 |
| 6″ | 159 | 142 | 2.261 |
| 8″ | 219 | 175 | 5.652 |
SPEC — CATALOG SPECIFICATION

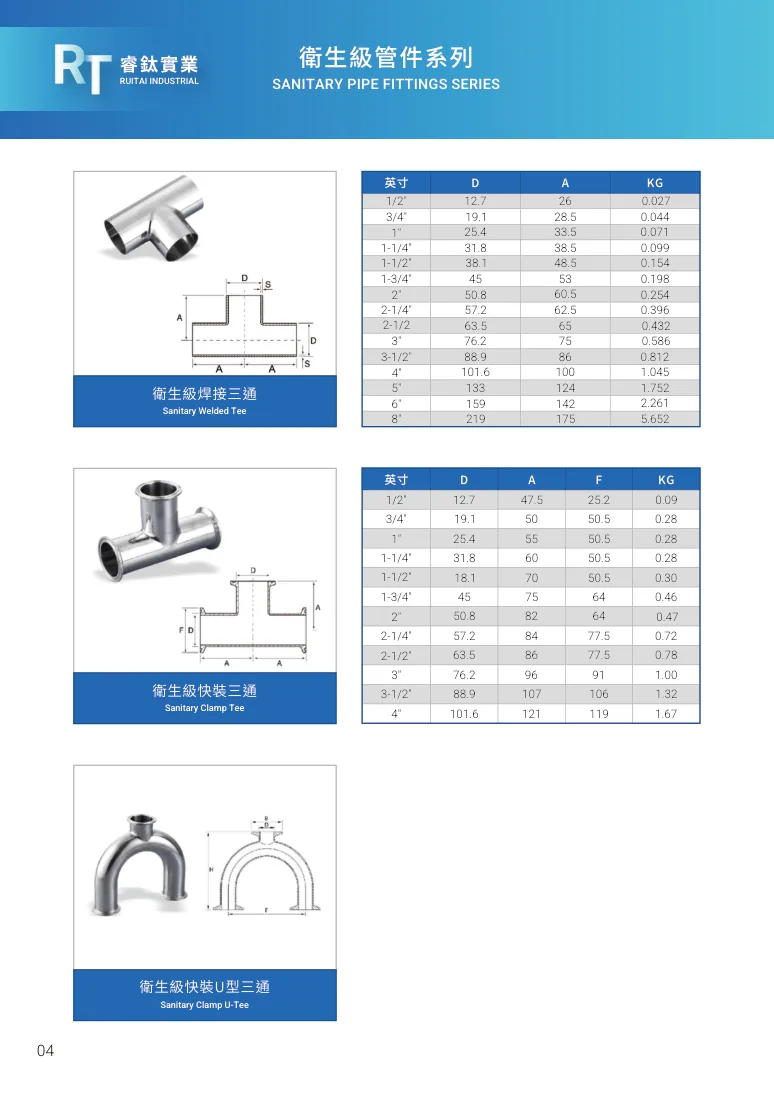

完整型錄規格頁
