衛生級焊接彎頭

產品規格與應用

衛生級焊接彎頭用於管路轉向，兩端為焊接形式。原始型錄提供 1/2″–8″ 共 14 組尺寸，包含管外徑 D、配置尺寸 A、彎曲半徑 R、壁厚 S 與重量；訂購時應把管外徑、壁厚與安裝空間一起核對，不宜只按英吋名稱選購。

產品系列管件系列

主要材質不鏽鋼304/316

工藝等級衛生級

產品規格洽詢服務人員

連接形式焊接

型錄尺寸1/2″–8″，14 組尺寸

PRODUCT OVERVIEW

產品特點與應用

01焊接接口與同頁快裝彎頭不同；如需可拆接接口，請另查快裝彎頭及配套尺寸。

02例如 1″ 型錄列 D 25.4、A 33.5、R 33.5、S 1.5 mm，重量 0.04 kg；其餘口徑請查尺寸表。

03產品資料列示不鏽鋼 304／316；請依介質、清洗及焊接需求確認實際供應材質。

04一般焊接彎頭與加長彎頭的配置尺寸不同；改配現有管路時請提供圖面或照片。

SELECTION & INQUIRY

詢價請提供 P009-01、英吋尺寸、配對管外徑與壁厚、材質、數量及圖面。請標示現場可用空間與轉向配置；焊接工法、表面要求、材質文件及交期可逐項洽詢確認。

以下為可進一步查閱的品項，請分別核對尺寸與接口，並非直接替換或相容保證。

DIMENSIONS AT A GLANCE

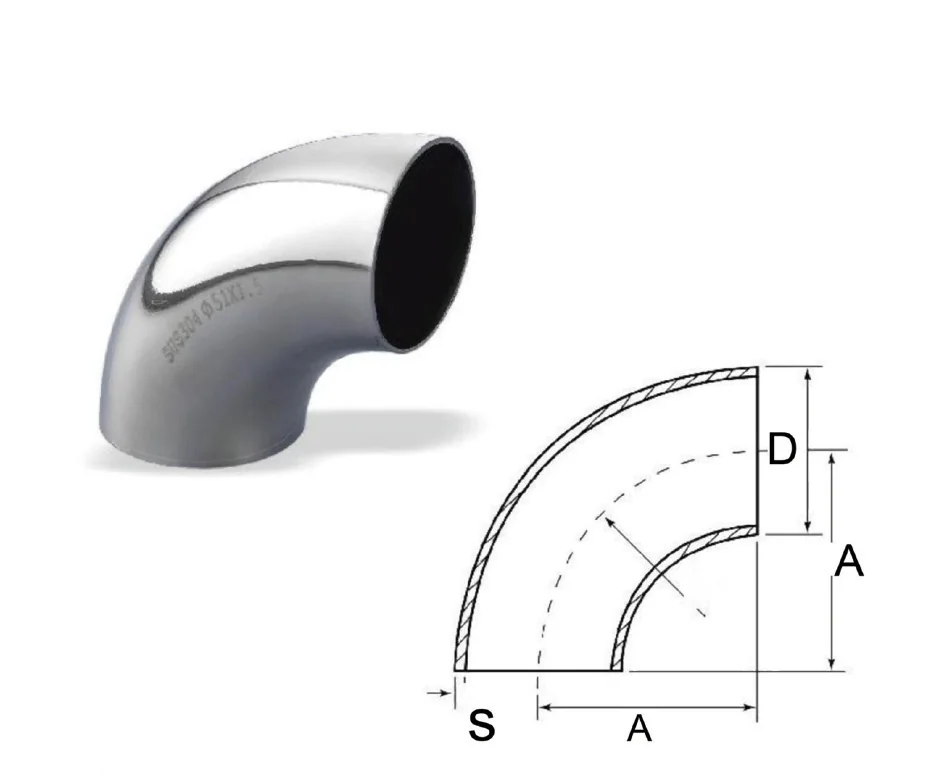

尺寸符號對應下方原始規格圖；尺寸單位為 mm，重量為 kg。實際供應規格請於詢價時確認。

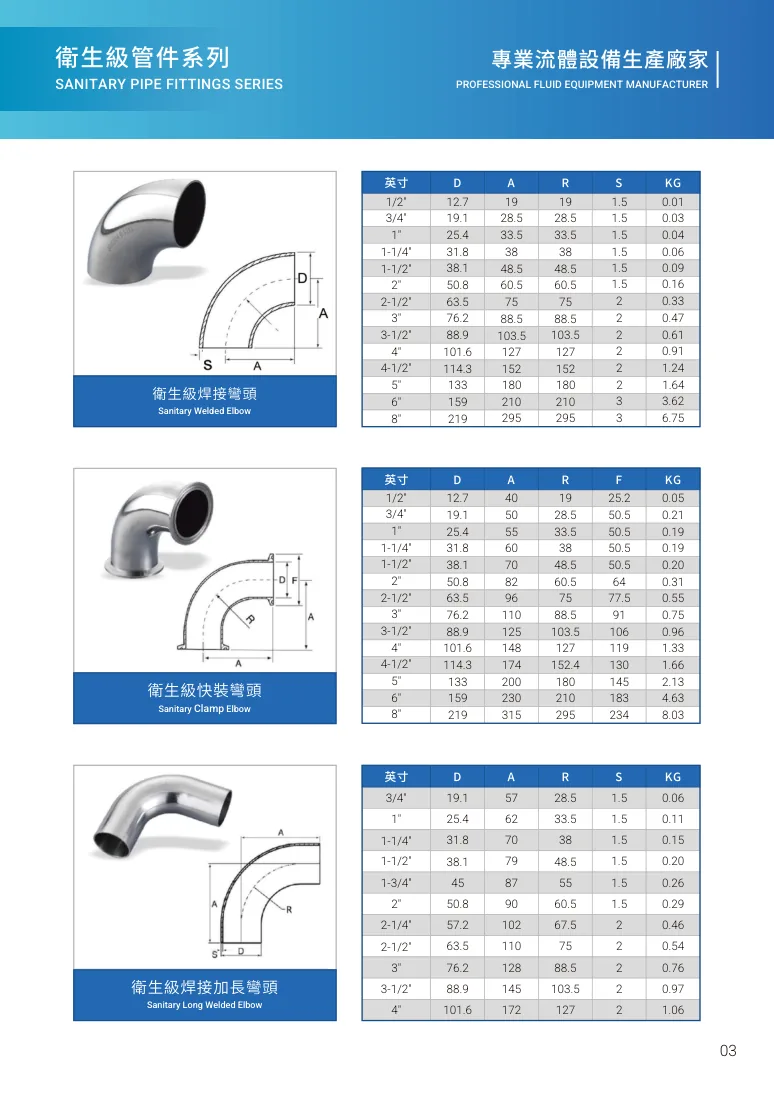

原始型錄尺寸整理
英吋	D (mm)	A (mm)	R (mm)	S (mm)	kg
1/2″	12.7	19	19	1.5	0.01
3/4″	19.1	28.5	28.5	1.5	0.03
1″	25.4	33.5	33.5	1.5	0.04
1-1/4″	31.8	38	38	1.5	0.06
1-1/2″	38.1	48.5	48.5	1.5	0.09
2″	50.8	60.5	60.5	1.5	0.16
2-1/2″	63.5	75	75	2	0.33
3″	76.2	88.5	88.5	2	0.47
3-1/2″	88.9	103.5	103.5	2	0.61
4″	101.6	127	127	2	0.91
4-1/2″	114.3	152	152	2	1.24
5″	133	180	180	2	1.64
6″	159	210	210	3	3.62
8″	219	295	295	3	6.75
