閥門系列
衛生級
快裝三通球閥
304 Φ19―Φ102 / 316 Φ19―Φ102
不鏽鋼304/316
PRODUCT OVERVIEW
產品特點與應用
01三通快裝型式：依三個接口的位置確認管路配置。
02L 型與 T 型流向示意可供選型討論，實際流道與可供型式請確認。
03型錄尺寸 3/4″–4″，下方整理 D、B、H、L、A 尺寸。
04依介質與使用條件確認不鏽鋼 304／316、密封與接口需求。
SELECTION & INQUIRY
選型與詢價重點
請附管路流向草圖，標示入口、出口，以及各操作位置需要連通或關閉的接口。再提供管徑、配對接口、介質、溫度、壓力與數量，與服務人員確認 L 型或 T 型流道、實際尺寸及供應規格。
DIMENSIONS AT A GLANCE
產品尺寸速查

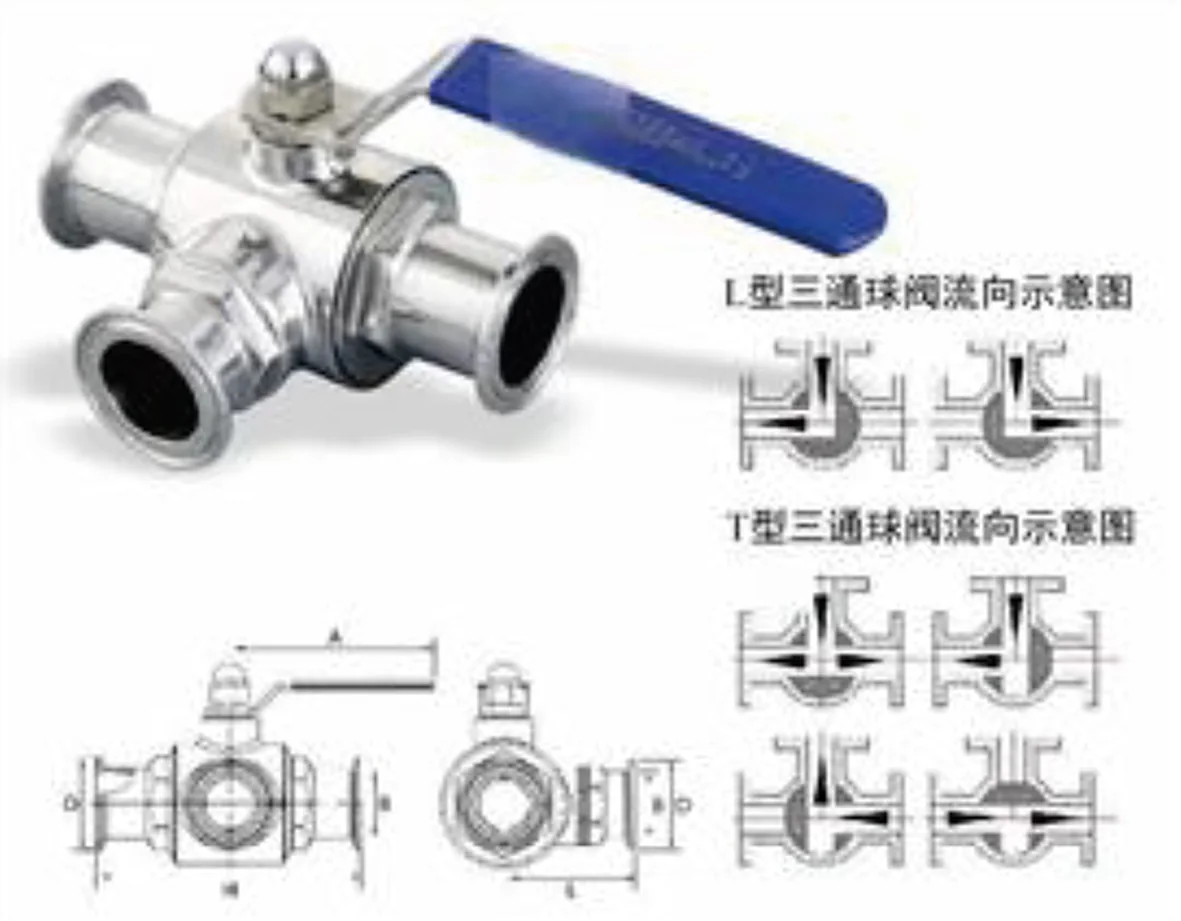

尺寸符號對應下方原始規格圖，尺寸單位為 mm。型錄另附 L 型與 T 型流向示意，實際流道與供應尺寸請於詢價時確認。
| 英吋 | D (mm) | B (mm) | H (mm) | L (mm) | A (mm) |
|---|---|---|---|---|---|
| 3/4″ | 50.5 | 19 | 109 | 52 | 120 |
| 1″ | 50.5 | 25 | 125 | 60 | 138 |
| 1-1/4″ | 50.5 | 32 | 131 | 68 | 150 |
| 1-1/2″ | 50.5 | 38 | 147 | 75 | 158 |
| 2″ | 64 | 51 | 170 | 84 | 178 |
| 2-1/2″ | 77.5 | 63 | 177 | 97 | 230 |
| 3″ | 91 | 76 | 210 | 105 | 240 |
| 3-1/2″ | 106 | 89 | 220 | 110 | 230 |
| 4″ | 119 | 102 | 240 | 120 | 280 |
